Pourquoi un cadre ultra-rigide peut vous faire perdre de la vitesse sur route dégradée ?

Le ressenti est familier pour tout cyclosportif qui s’aventure hors des bitumes parfaits. Sur cette route départementale au revêtement granuleux, vous avez l’impression que chaque watt poussé dans les pédales est absorbé non pas pour vous propulser, mais pour vous secouer. Votre machine, vantée pour sa rigidité « professionnelle », semble se battre contre la route plutôt que de glisser dessus. Vous vous sentez moins efficace, plus fatigué, et paradoxalement, plus lent qu’avec un vélo théoriquement moins performant. C’est une expérience frustrante qui remet en cause une décennie de marketing cycliste axé sur la rigidité comme graal absolu de la performance.

L’idée reçue est tenace : un cadre rigide transfère mieux la puissance, donc il est plus rapide. On nous conseille alors simplement de baisser la pression des pneus pour retrouver un semblant de confort. Cette approche, bien que partiellement correcte, ne traite que le symptôme et ignore la cause fondamentale du problème. Elle omet l’analyse du vélo et de son pilote comme un système dynamique complexe, soumis à des oscillations et des fréquences de résonance. La rigidité n’est pas une valeur monolithique ; elle est directionnelle et sa pertinence dépend entièrement de la puissance du cycliste et de la surface sur laquelle il évolue.

Et si la clé n’était pas la rigidité brute, mais une « compliance » verticale intelligemment conçue ? Si la performance sur les routes du monde réel ne venait pas d’un cadre qui résiste à toute déformation, mais d’un ensemble capable de dissiper l’énergie vibratoire de manière contrôlée ? C’est la perspective de l’ingénieur en dynamique vibratoire que nous allons adopter. Cet article va déconstruire le mythe du cadre ultra-rigide en analysant la science des matériaux, l’interaction entre la rigidité latérale et verticale, et le rôle absolument fondamental de l’interface pneu-route. Nous allons transformer votre compréhension de la performance, en passant d’une simple lecture de fiche technique à une analyse systémique.

Pour naviguer à travers cette analyse technique, voici les points clés que nous aborderons. Chaque section est conçue pour construire une compréhension approfondie du phénomène, vous donnant les outils pour évaluer et optimiser votre matériel, non pas selon les tendances, mais selon les lois de la physique.

Le module de fibre (Haut Module)

Le terme « carbone Haut Module » est un argument marketing puissant, synonyme de légèreté et de performance. D’un point de vue matériel, le module (ou module de Young) quantifie la rigidité d’un matériau : sa résistance à la déformation élastique. Un module élevé signifie effectivement une plus grande rigidité pour un même poids. Cependant, cette caractéristique a un revers : une fragilité accrue. Un carbone Très Haut Module (THM) sera extrêmement rigide, mais moins résistant aux impacts qu’un carbone Module Intermédiaire (IM).

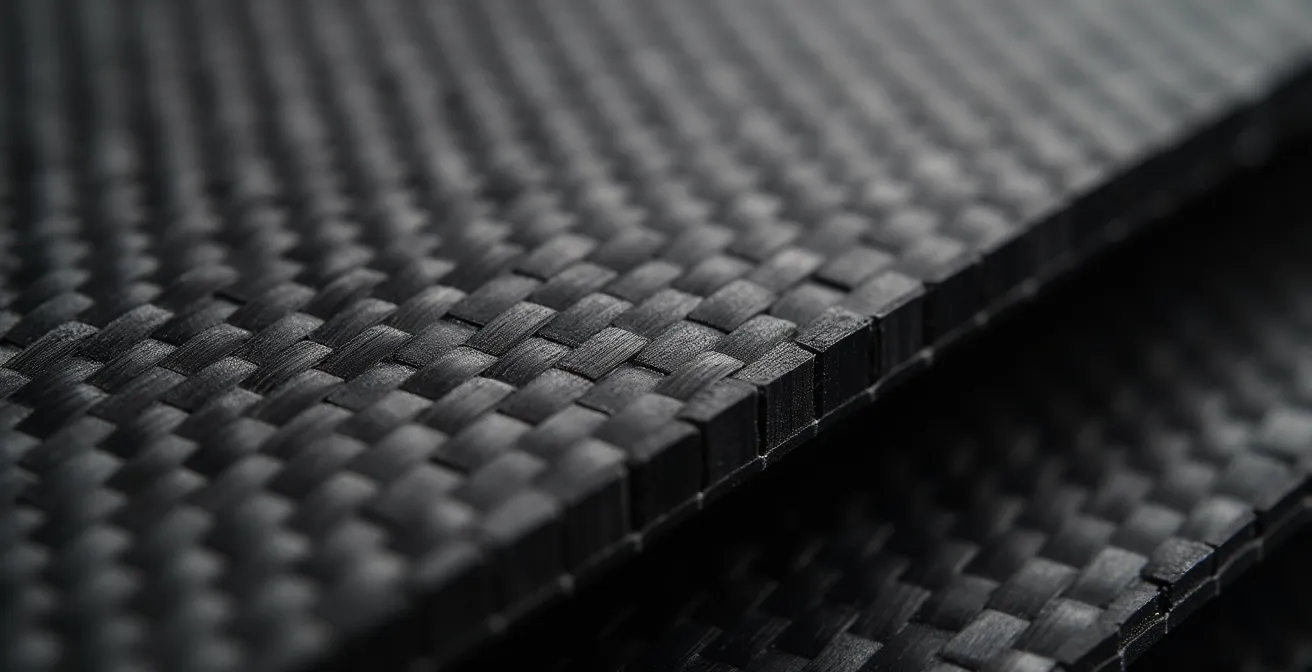

Mais la véritable intelligence de conception ne réside pas dans le choix d’une seule fibre, mais dans leur assemblage. Un cadre de vélo est un composite, constitué de centaines de pièces de carbone pré-imprégné (les « plis »), dont les fibres sont orientées dans des directions spécifiques. C’est ce qu’on appelle le « lay-up ». En variant l’angle de ces fibres, un ingénieur peut définir des propriétés mécaniques très différentes pour une même zone du cadre. Une orientation à 0° maximisera la rigidité dans l’axe du tube, tandis que des angles à 45° ou 90° serviront à gérer les efforts de torsion et à filtrer les vibrations. La rigidité n’est donc jamais uniforme ; un bon design présente une différence notable entre la rigidité latérale et verticale.

Cette anisotropie est la clé. Les technologies actuelles permettent d’obtenir une différence de 20 à 25% entre la rigidité latérale et verticale d’un tube. Des artisans français comme les cycles Velcan, par exemple, exploitent cette science pour créer des cadres qui ne sont pas seulement rigides, mais qui offrent un compromis optimisé entre performance, légèreté et dissipation des vibrations, fruit d’une R&D poussée. Le choix du « bon » module de carbone est donc moins important que l’intelligence de son agencement.

La rigidité latérale vs verticale

Abordons maintenant le cœur de la conception d’un cadre performant : la dissociation des rigidités. Pour un cycliste, toutes les déformations ne sont pas négatives. Il faut distinguer deux axes fondamentaux : la rigidité latérale, qui concerne les flexions de gauche à droite, et la rigidité verticale (ou souplesse), qui gère les chocs venant de la route. Un cadre efficace maximise la première tout en optimisant la seconde. C’est un équilibre délicat qui sépare un excellent cadre d’un simple « bout de bois ».

L’expert Pierre-Maxime BRANCHE du magazine 3bikes.fr l’exprime clairement :

Sur un cadre, c’est le boitier de pédalier qui a le plus besoin de rigidité latérale, notamment la jonction avec la base droite. Autre zone intéressante, la douille de direction car plus elle est rigide, plus la précision de pilotage est importante. Un levier indéniable de performance car plus votre vélo est stable plus vous vous sentez en confiance et plus vous pouvez dépasser vos limites, notamment en descente de col.

– Pierre-Maxime BRANCHE, 3bikes.fr magazine

Cette analyse met en lumière les zones où la rigidité est non négociable. Un boîtier de pédalier qui fléchit latéralement sous l’effort d’un sprint ou d’une relance en côte est une pure perte d’énergie. Une douille de direction qui se tord compromet la trajectoire et la sécurité. En revanche, une certaine souplesse verticale, notamment au niveau des haubans et de la tige de selle, est bénéfique. Elle permet au cadre d’absorber les petites vibrations à haute fréquence, évitant qu’elles ne remontent jusqu’au cycliste. Cela maintient la roue arrière en contact avec le sol, améliorant la motricité, et réduit la fatigue musculaire sur les longues distances.

Les zones critiques à considérer pour cet équilibre sont donc :

• Boîtier de pédalier : Rigidité latérale maximale pour un transfert de puissance sans perte.
• Douille de direction : Rigidité élevée pour une précision de pilotage et une confiance totales en descente.
• Bases : Un compromis entre rigidité latérale pour la réactivité et une longueur suffisante pour la stabilité.
• Haubans : Conçus pour une flexibilité verticale contrôlée, agissant comme un micro-amortisseur.

L’apport des pneus larges

Avant même de considérer la déformation du cadre, il faut analyser le premier élément en contact avec la route : le pneu. C’est le système de suspension primaire et le plus efficace d’un vélo de route. La tendance récente vers des pneus plus larges n’est pas une mode, mais un retour aux principes fondamentaux de la physique. Un pneu plus large peut être gonflé à une pression plus basse pour une même résistance au roulement sur surface imparfaite, tout en offrant un volume d’air supérieur qui absorbe bien mieux les chocs.

L’erreur classique est de penser qu’un pneu fin et dur est plus rapide. C’est vrai sur un vélodrome parfaitement lisse. Sur une route départementale granuleuse, un pneu trop dur rebondit sur chaque aspérité. Chaque rebond est une perte de contact avec le sol, donc une micro-perte de motricité et de vitesse. Un pneu plus large et moins gonflé, à l’inverse, se déforme pour épouser les imperfections de la route. Il maintient le contact, assure une traction continue et filtre une grande partie des vibrations avant même qu’elles n’atteignent le cadre. Les cadres modernes l’ont bien compris et acceptent désormais des pneus compatibles jusqu’à 38mm pour les modèles d’endurance ou de gravel.

Le choix de la section de pneu doit donc être une décision active, adaptée à votre terrain de jeu principal en France. Les recommandations générales peuvent être affinées pour un rendement optimal.

L’erreur de la pression des pneus

Posséder des pneus larges ne sert à rien si l’on persiste à les surgonfler. L’erreur la plus commune, héritée des années où les pneus de 23 mm étaient la norme, est de gonfler « au maximum » indiqué sur le flanc du pneu. Cette pratique est non seulement inconfortable mais surtout, contre-productive en termes de vitesse sur route dégradée. Une pression excessive transforme votre pneu en une balle de bois, incapable de se déformer et d’absorber les vibrations.

Le concept clé ici est celui de la « perte par hystérésis ». Sur une route imparfaite, un pneu surgonflé est soulevé verticalement par chaque bosse. L’énergie qui provoque ce soulèvement est directement prélevée sur l’énergie cinétique du vélo. En d’autres termes, chaque rebond vous ralentit. Un pneu à la pression correcte se déforme pour envelopper l’obstacle, minimisant le soulèvement vertical du système « vélo-cycliste » et préservant ainsi l’élan. Le vélo devient plus stable, la traction est meilleure, et le cycliste dépense moins d’énergie à encaisser les chocs, pouvant la consacrer entièrement au pédalage.

La pression idéale n’est pas une valeur fixe, mais une variable à ajuster en fonction de votre poids, de la largeur réelle de vos pneus (mesurée, car elle varie selon la jante) et des conditions. Pour un cycliste en France, voici quelques ajustements de base :

• Route humide bretonne : Réduire la pression de 0.5 bar par rapport à la normale pour augmenter la surface de contact et maximiser l’adhérence.
• Pavés mouillés (ville) : Baisser jusqu’à 1 bar pour éviter les rebonds dangereux et conserver le contrôle.
• Gravier forestier ou « strade bianche » : Une réduction de 0.7 bar est un bon point de départ pour une absorption optimale des chocs.
• Conditions mixtes : En cas de doute, toujours privilégier la sécurité en optant pour une pression légèrement plus basse.

Trouver sa pression optimale demande de l’expérimentation, mais le gain en confort, en contrôle et, paradoxalement, en vitesse, est considérable. C’est l’ajustement le plus rentable que vous puissiez faire.

Le test de la boîte de pédalier

La question centrale que tout cyclosportif doit se poser est la suivante : ai-je réellement besoin de la rigidité d’un cadre conçu pour un sprinter professionnel développant plus de 1500 watts ? Pour la grande majorité d’entre nous, la réponse est non. Il est généralement reconnu qu’un cadre rigide est plus rapide car l’énergie transmise ne se perd pas dans les mouvements du cadre. Mais si vous n’êtes pas un sprinter, la rigidité au pédalage fera peu de différence sur votre vitesse car les mouvements induits sont extrêmement limités.

Le débat est bien connu des cyclistes expérimentés. Sur des forums spécialisés, on trouve des analyses très pertinentes issues de l’expérience de terrain. Une discussion sur Tonton Vélo met en évidence un point crucial : la puissance du cycliste. Pour un cyclotouriste ou un cyclosportif moyen, un cyclotouriste développant 150W maximum n’a tout simplement pas la force nécessaire pour bénéficier d’un cadre ultra-rigide.

Un contributeur du forum développe cette idée avec une grande clarté :

Ce qu’il faut bien comprendre, c’est qu’un cadre très rigide nécessite un niveau de puissance en conséquence. Si un cyclotouriste dont on peut penser qu’il développe 150W maximum s’essaie sur un cadre hyper rigide, il n’aura aucune sensation de confort puisqu’il n’arrivera pas à déformer suffisamment son cadre.

– Discussion sur la rigidité des cadres, Forum Tonton Vélo

Cette citation est fondamentale. Elle signifie qu’en dessous d’un certain seuil de puissance, le cadre ne « travaille » pas. Il reste un bloc inerte qui transmet 100% des vibrations de la route sans en dissiper la moindre partie. Le cycliste subit alors la route au lieu de collaborer avec sa machine. Un cadre avec une souplesse verticale étudiée, même s’il se déforme de manière infime sous l’effort, sera bien plus efficace globalement, car l’énergie économisée en n’ayant pas à lutter contre les vibrations sera bien supérieure à la « perte » infime due à la flexion.

La rigidité vs confort vertical

Nous avons établi que la rigidité absolue n’est pas souhaitable. L’objectif de l’ingénierie moderne est donc d’atteindre ce que l’on nomme la « compliance verticale » : la capacité du cadre à fléchir de manière contrôlée dans le plan vertical pour absorber les chocs, sans compromettre la rigidité latérale nécessaire au rendement. Ce n’est plus du « confort » passif, mais une caractéristique de performance active.

Les constructeurs l’obtiennent par plusieurs moyens. Le plus visible est la forme des tubes. Des haubans très fins et abaissés, des tiges de selle avec un méplat ou une forme spécifique, ou encore des jonctions tube de selle/tube supérieur conçues pour fléchir sont autant de solutions. Mais l’essentiel du travail reste invisible, caché dans l’orientation des fibres de carbone. Des plis orientés spécifiquement dans la partie arrière du vélo peuvent permettre une micro-flexion qui filtre les vibrations à haute fréquence, celles qui sont les plus fatigantes sur le long terme.

Comment, en tant que cycliste, évaluer si un cadre propose un bon équilibre ou s’il est simplement un bloc de carbone sans âme ? Les chiffres des tests en laboratoire sont utiles, mais rien ne remplace le test sur le terrain. Voici un protocole simple pour évaluer le comportement dynamique d’un vélo.

Le processus de moulage et de cuisson

La magie de la « compliance » et de la rigidité directionnelle ne sort pas de nulle part. Elle est le fruit d’un processus de fabrication extrêmement complexe et précis. Comprendre les bases du moulage et de la cuisson du carbone permet de mesurer l’expertise nécessaire pour créer un cadre véritablement performant, au-delà des arguments marketing sur le type de fibre utilisé.

Comme l’explique très bien le magazine 3bikes.fr, le secret réside dans la recette d’assemblage des plis de carbone, le fameux « lay-up » :

Une feuille de carbone est composée de milliers de filaments, tous dans le même sens. Si vous mettez une feuille de carbone à 0°, puis trois couches à 45° et enfin une dernière couche à 90°, vous obtenez une certaine souplesse et rigidité. C’est en jouant sur cette formule secrète, que l’on apporte plus ou moins de rigidité ou de flexibilité à un tube.

– Magazine spécialisé vélo, 3bikes.fr

Ce « livre de recettes » est le secret industriel le mieux gardé des grandes marques. Chaque cadre est composé de plusieurs centaines de pièces de carbone découpées par laser, positionnées à la main dans un moule. Une fois le moule fermé, des vessies internes sont gonflées à haute pression pour plaquer les couches de carbone contre les parois, tandis que le tout est chauffé dans un four (autoclave). C’est durant cette phase de cuisson que la résine époxy durcit, liant les fibres et donnant au cadre ses propriétés mécaniques finales. La moindre bulle d’air, le moindre pli mal positionné peut créer un point de faiblesse et ruiner l’intégrité de la structure.

Développer le lay-up parfait pour un nouveau modèle de cadre est un travail de longue haleine, mêlant simulations informatiques et tests de prototypes. Le fait qu’il faille en moyenne 3 ans de R&D pour développer un cadre comme ceux de Velcan, qui offre un compromis idéal, montre bien la complexité du défi. C’est un processus bien plus significatif que la simple mention « Carbone THM » sur un autocollant.

Comprendre l’impact écologique et technologique

L’hégémonie de la fibre de carbone dans le peloton et chez les cyclosportifs est indéniable. Ses qualités de légèreté et de modularité en font un matériau de choix pour la haute performance. Cependant, en tant que techniciens et passionnés, il est de notre responsabilité d’avoir une vision plus large, incluant l’impact technologique et écologique de nos choix. La production de fibre de carbone est énergivore et son recyclage reste complexe et coûteux.

Face à ce constat, d’autres technologies matérielles continuent d’offrir des alternatives pertinentes, notamment pour le cycliste qui ne vise pas la compétition à tout prix mais recherche la durabilité et un « ressenti » particulier. L’acier et le titane, souvent travaillés par des artisans, proposent des solutions d’une grande noblesse technique. Le titane, en particulier, est reconnu pour ses qualités uniques : il ne rouille pas, et pour une solidité égale à l’acier, il est plus léger et surtout plus souple. Les vélos en titane sont plébiscités pour leur confort incomparable et leur longévité exceptionnelle, ce qui en fait un investissement très pertinent d’un point de vue écologique.

Choisir son cadre aujourd’hui peut donc intégrer une réflexion plus globale. Au-delà de la performance brute, d’autres critères méritent d’être considérés :

• Matériaux recyclables : L’acier, le titane et l’aluminium sont facilement et efficacement recyclables, contrairement au carbone.
• Fabrication locale : Privilégier un cadreur local ou national permet de réduire considérablement l’empreinte carbone liée au transport.
• Durabilité : Un cadre en titane ou en acier de qualité est quasi indestructible. C’est un investissement à vie, à l’opposé de l’obsolescence parfois rapide des standards du carbone.
• Innovations alternatives : Des recherches sont menées sur des composites à base de fibres de lin, qui offrent des propriétés d’amortissement vibratoire naturelles très intéressantes.

La quête du vélo parfait n’a pas une seule réponse. Elle doit être le fruit d’une analyse personnelle, alignant les lois de la physique, les sensations recherchées et, de plus en plus, une conscience écologique.

Maintenant que vous comprenez les mécanismes physiques et matériels qui régissent la performance, l’étape suivante consiste à appliquer cette grille d’analyse lors du choix de votre prochain vélo ou de l’optimisation de votre machine actuelle. Ne vous laissez plus guider par le seul poids ou le type de carbone, mais évaluez le système dans sa globalité.
